MRF Reactor

MR210Bioインペラ標準装備回転式培養撹拌装置

要求仕様に沿った専用機開発・カスタマイズ対応・シングルユース対応

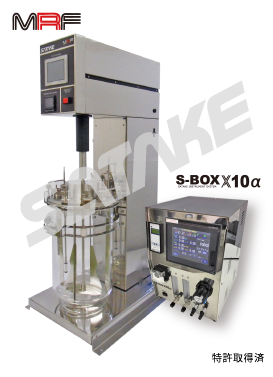

MRF リアクターは、実生産やスケールアップを目的としたラボ用培養装置です。実設備で重要な”洗浄性に優れたシンプルな形状”に加え、優れた混合・均一性能を発揮する『培養専用インペラ MR210Bio』を標準装備し、スケールアップの際もラボと同様の培養結果を再現できます。また、液面変動(フェッドバッチ培養)に対応し、あらゆる液量でも変わらない撹拌性能を発揮します。1.5Lの小容量から20,000Lの大容量まで対応可能です。
専用コントローラ『S-BOX×10α II』により、PI制御を含む各種パラメーターの変更も簡単にできます。

培養専用撹拌翼スーパーミックス®MR210Bio

・低せん断で高い混合性能を発揮
・洗浄性に優れたシンプルな形状
・液面変動に完全対応
・スケールアップした際も、ラボと
　同様な培養結果を再現できます。

優れた混合性能により培養に最適な環境を作りだします。

■培養槽内の流動状態

CFDシミュレーション解析結果

培養専用に開発したインペラ“MR210Bio”は、槽内混合均一性が高く低圧部の翼下部から槽上部に及ぶ大循環流を生み出します。この特徴により、低動力・低回転でも高い均一性・流動性が得られると共に、液面が変動しても基本的なフローパターンは変わりません。フェドバッチ培養により液面が変動する条件での運用に適しており、過去例のない非定常性に適応した培養専用インペラと言えます。CFDシミュレーション解析結果より、高い循環性能が見て取れます。

■培養事例

CHO細胞による培養後期の生細胞率比較

従来の回転式バイオリアクターで用いられているタービンタイプ（フラットタービン）、ワイドパドルタイプ（エレファントイヤー）とのバッチ培養条件下での培養後期における生細胞率を示します。MRFリアクターは、培養後期において他の従来翼よりも高い生細胞率を維持していることが確認できます。低せん断作用と高混合均一性能を有するMR210Bioの特徴であり、数値流体計算の併用により大型リアクターへのスケールアップを実現します。

▼　MRF Reactor 仕様　（クリックで詳細を開く）

項目		仕様
製品名		MRF Reactor
型式		MRF-3	MRF-8 (10 [%]皿底)	MRF-10
温度管理方法		バンドヒータ方式（PID制御） *過昇温防止機能付（MAX 80 [℃]）
直動伝達方式		マグネットドライブノンシール式
通気方式		シラスポーラスガラス（SPG）膜方式／焼結金属方式　（選択式）
性能^※１	温度調整範囲	室温＋5～20 [℃]（通常37 [℃]設定）
	温度調整精度	±0.3 [℃]（37 [℃]）
	回転範囲	5～200 [min^-1]
機能	温度設定	タッチパネル入力、記録出力 DC1～5 [V]
機能	回転数設定	タッチパネル入力、記録出力 DC0～10 [V]
構成	バンドヒータ出力	160 [W]	480 [W]	480 [W]
	モータ出力	最大出力 100 [W]
	撹拌翼	Super-Mix MR210Bioインペラ
規格	培養槽寸法	内径 140×深さ 203 [mm]	内径 200×深さ 330 [mm]	内径 200×深さ 360 [mm]
規格	培養槽仕込量	2.4 [L]	6 [L]　(10%皿底)	7 [L]
使用周囲温度範囲		10～35 [℃]
装置外形寸法		W360×D485×H905 [mm]
装置重量		約30 [kg]	約34 [kg]	約34 [kg]
電源		AC100 [V]、50／60 [Hz]
※１　性能は室温20 [℃]、電圧 AC100 [V]、 50 [Hz]、無負荷時での値です。

▼　S-BOX×10αⅡ 仕様　（クリックで詳細を開く）

項目	仕様
名称	培養コントローラ
型式	S-BOX×10αII
制御内容	pH制御、DO制御（溶存酸素）、FL（O₂流量）、ローラーポンプON／OFF
表示範囲・精度	pH（水素イオン濃度）		0.00～14.00 [-]		表示精度： ±0.5 [％] F.S.
	pH（水素イオン濃度）		0.00～14.00 [-]
	DO（溶存酸素）		0.00～20.00 [mg/L]
	DO（溶存酸素）		0.00～20.00 [mg/L]
	FL（O₂流量）		0.00～20.00 [mL/min]
	FL（O₂流量）		0.00～20.00 [mL/min]
制御設定範囲	pH（水素イオン濃度）		0.00～14.00 [-]
	pH（水素イオン濃度）		0.00～14.00 [-]
	DO（溶存酸素）		0.00～10.00 [mg/L]
	DO（溶存酸素）		0.00～10.00 [mg/L]
	FL（O₂流量）		0.00～20.00 [mL/min]
	FL（O₂流量）		0.00～20.00 [mL/min]
制御方式	pH（水素イオン濃度）		ON／OFF制御
	pH（水素イオン濃度）		ON／OFF制御
	DO（溶存酸素）		O₂加減算ステップ制御
			O₂加減算ステップ制御
			O₂及びN₂ON／OFF制御
			O₂及びN₂ON／OFF制御
			O₂PI制御（スロープセット方式：TIME、%）
			O₂PI制御（スロープセット方式：TIME、%）
	FL（O₂流量）		PI制御（スロープセット方式：TIME、%）
	FL（O₂流量）		PI制御（スロープセット方式：TIME、%）
記録出力	pH（水素イオン濃度）		データロガー付属 DC0～5 [V]		出力精度： ±0.5 [％] F.S.
	pH（水素イオン濃度）
	DO（溶存酸素）
	DO（溶存酸素）
	FL（O₂流量）
	FL（O₂流量）
	回転数		DC0～10 [V]
	回転数		DC0～10 [V]
	温度		DC1～5 [V]
	温度		DC1～5 [V]
ケース材質	SUS304（塗装なし）、非防滴
設置方法	屋内卓上型
外形寸法・重量	W350×D400×H530 [mm]　・　約15 [kg]
周囲環境条件	温度	5～45 [℃]	湿度	20～85 [％]RH（結露なき事）
センサ	メトラー・トレド製　ポーラロ式DOセンサ／pHセンサ


	（オプション：オートマチックシステムリサーチ製　光学式DOセンサ）


ユーティリティ	電源	AC100 [V]、50／60 Hz、コンセント2ヶ口（コントローラ本体、記録計用）
	N₂	流量　50 [mL/min]以下　供給圧力0.2 [MPa] 接続口φ6チューブワンタッチ継手
	O₂	流量 20 [mL/min]以下、供給圧力0.2 [MPa] 接続口φ6チューブワンタッチ継手
	CO₂	流量 50 [mL/min]以下、供給圧力0.2 [MPa] 接続口φ6チューブワンタッチ継手
	AIR	流量　150 [mL/min]以下、供給圧力0.2 [MPa] 接続口φ6チューブワンタッチ継手
	*N₂、O₂、CO₂、AIRともに腐食成分、ダスト、オイルミストを含まない乾燥気体であること

▼　S-BOX×10 Simple 仕様　（クリックで詳細を開く）

項目	仕様
名称	培養コントローラ
型式	S-BOX×10 Simple
制御内容	pH制御、DO制御（溶存酸素）
表示範囲・精度	pH（水素イオン濃度）		0.00～14.00 [-]		表示精度： ±0.5 [％] F.S.


	DO（溶存酸素）		0.00～20.00 [mg/L]


制御設定範囲	pH（水素イオン濃度）		0.00～14.00 [-]


	DO（溶存酸素）		0.00～10.00 [mg/L]


制御方式	pH（水素イオン濃度）		ON／OFF制御




	DO（溶存酸素）




記録出力	pH（水素イオン濃度）		データロガー付属 DC0～5 [V]		出力精度： ±0.5 [％] F.S.
	pH（水素イオン濃度）
	DO（溶存酸素）



	回転数		DC0～10 [V]
	回転数		DC0～10 [V]
	温度		DC1～5 [V]
	温度		DC1～5 [V]
ケース材質	SUS304（塗装なし）、非防滴
設置方法	屋内卓上型
外形寸法・重量	W260×D300×H350 [mm]　・　約12 [kg]
周囲環境条件	温度	5～45 [℃]	湿度	20～85 [％]RH（結露なき事）
センサ	オートマチックシステムリサーチ製　光学式DOセンサ


	メトラー・トレド製　pHセンサ


ユーティリティ	電源	AC100 [V]、50／60 Hz、コンセント2ヶ口（コントローラ本体、記録計用）
	O₂	流量 20 [mL/min]以下、供給圧力0.2 [MPa] 接続口φ6チューブワンタッチ継手
	CO₂	流量 50 [mL/min]以下、供給圧力0.2 [MPa] 接続口φ6チューブワンタッチ継手
	AIR	流量　150 [mL/min]以下、供給圧力0.2 [MPa] 接続口φ6チューブワンタッチ継手
	*O₂、CO₂、AIRともに腐食成分、ダスト、オイルミストを含まない乾燥気体であること
