培养设备
VerSus反应器
组合了VMF反应器/SPG膜气体分布器
根据要求规格开发专用设备·定制化设计·支持一次性使用
VerSus反应器是在VMF反应器中融合了能够产生均一性极高的微泡的“SPG膜分布器”技术的一款全新的动物细胞培养用生物反应器。通过SPG膜分布器来有效提供氧气，可以在不引起应激反应的情况下有效地向培养槽内的动物细胞供应氧气。同时通过降低DO通气流量来抑制泡沫层的形成。
通过“S-BOX×10αII”专用控制器，可以轻松地实现包括PI控制在内的各种参数的修改。
可以让微泡在罐槽内均匀分散。
/SPG膜气体分布器
可以让微泡在罐槽内均匀分散。
*SPG膜气体分布器由宫崎县工业技术中心和日挥株式会社共同开发。
将控制培养槽内的物理作用的“VMF反应器”和
具备出色的微细气泡技术的“SPG膜气体分布器”
组合在一起的“VerSus反应器”可以令生产效率进一步提高。
■培养案例

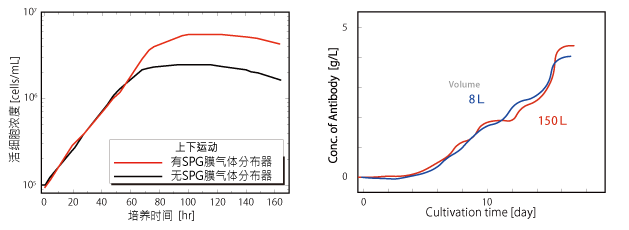

CHO细胞培养比较
使用VMF反应器，分别表示有无SPG膜气体分布器的情况下的CHO细胞增殖曲线。可以得知通过使用SPG膜气体分布器，培养效果得到了大幅度的提高。均一性极高的微细气泡使得较弱的流动不会被打乱，高程度的气体吸收性能可以大幅度减少会引起泡沫层形成的DO通气流量。整体性能得到质的飞跃后所诞生的便是VerSus反应器。
利用CHO细胞产生抗体的效果比较
使用对剪应力的依赖性较高的CHO细胞，显示将对照组容量从8L提升至150L时的变化过程※。在本试验中生产实际在市面上销售的抗体。本结果显示，容量为150L时的抗体产生量与容量为8L的对照组几乎相同，待培养时间较长后略超过对照组。该容量提升（放大）试验基于数值流体计算在剪切因素一定的情况下实施，证明了在同时运用数值流体分析和培养时的优越性。
※与日挥株式会社共同研究的成果

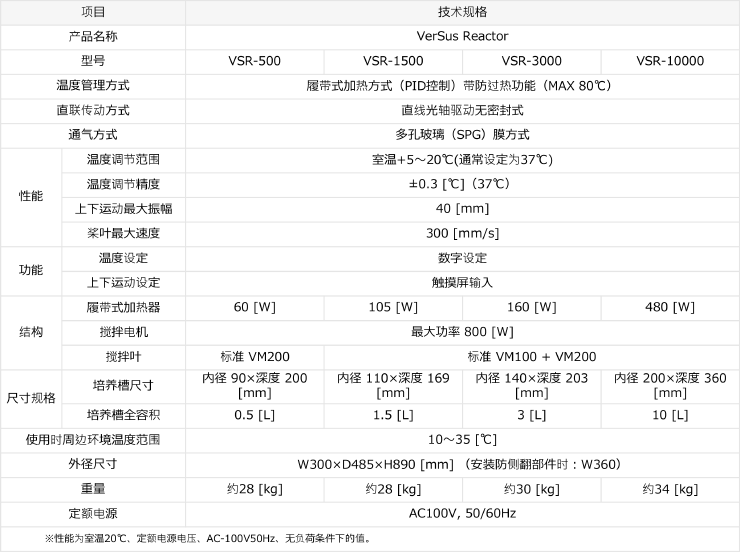

| 项目 | 规格 | ||||
|---|---|---|---|---|---|
| 产品名称 | VerSus Reactor | ||||
| 型号 | VSR-05 | VSR-1 | VSR-3 | VSR-10 | |
| 温度管理方法 | 带式加热器方式（PID控制）*带有防过热功能（MAX 80[℃]） | ||||
| 直线传动方式 | 直线轴驱动非密封式 | ||||
| 通气方式 | Shirasu多孔玻璃（SPG）膜方式（附加选购件：烧结金属方式） | ||||
| 性能※1 | 温度调节范围 | 室温＋5～20 [℃]（通常设定37[℃]） | |||
| 温度调节精度 | ±0.3 [℃]（37 [℃]） | ||||
| 最大上下动作振幅 | 40 [mm] | ||||
| 最大翼速度 | 300 [mm/s] | ||||
| 功能 | 温度設定 | 触摸屏输入、记录输出 DC1～5 [V] | |||
| 上下動設定 | 触摸屏输入、记录输出 DC0～5 [V] | ||||
| 构成 | 带式加热器输出 | 60 [W] | 105 [W] | 160 [W] | 480 [W] |
| 搅拌马达输出 | 最大输出 800 [W] | ||||
| 搅拌桨叶 | VM200 | VM100＋VM200※2 | |||
| 培养槽 | 尺寸 | 内径 90×深度 200 [mm] | 内径 110×深度 169 [mm] | 内径 140×深度 203 [mm] | 内径 200×深度 360 [mm] |
| 装入量 | 0.3 [L] | 1.2 [L] | 2.4 [L] | 7 [L] | |
| 使用环境温度范围 | 10～35 [℃] | ||||
| 外观尺寸 | W360×D485×H905 [mm] | ||||
| 重量 | 约28 [kg] | 约28 [kg] | 约30 [kg] | 约34 [kg] | |
| 电源 | AC100 [V]、50／60 [Hz] | ||||
| ※1 性能是室温20[℃]、电压 AC 100[V]、50[Hz]、空载时的值。 | |||||
| ※２ 根据菌种的不同，VM200 可能是唯一的混合叶轮。 | |||||

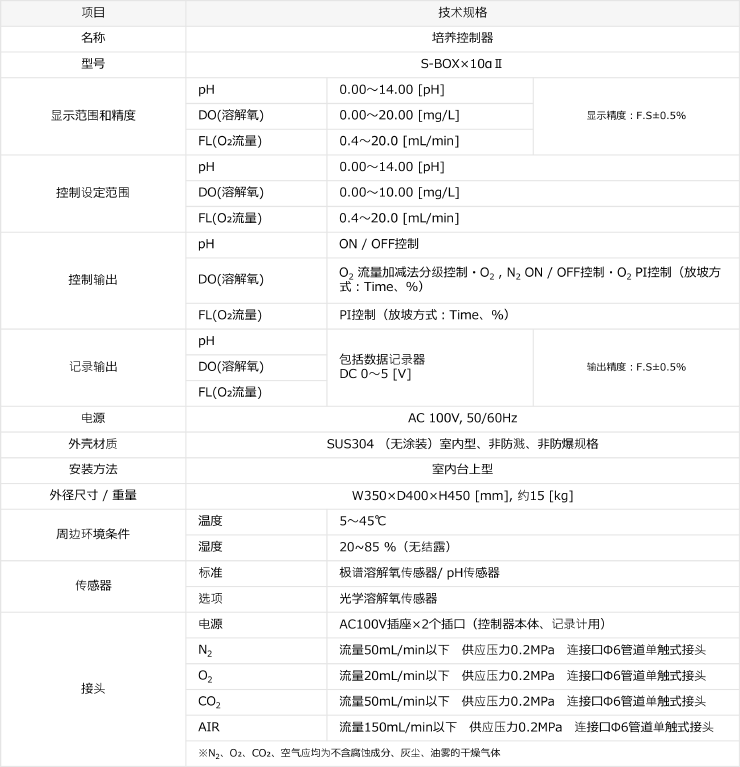

| 项目 | 规格 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 名称 | 培养控制器 | |||||||||||
| 型号 | S-BOX×10αII | |||||||||||
| 控制 | pH、DO（溶解氧）、FL（O₂流量）、滚子泵 ON／OFF | |||||||||||
| 显示范围、精度 | pH（氢离子浓度） | 0.00～14.00 [-] | 显示精度： ±0.5 [％] F.S. | |||||||||
| DO（溶解氧） | 0.00～20.00 [mg/L] | |||||||||||
| FL（O2流量） | 0.00～20.00 [mL/min] | |||||||||||
| 控制设定范围 | pH（氢离子浓度） | 0.00～14.00 [-] | ||||||||||
| DO（溶解氧） | 0.00～10.00 [mg/L] | |||||||||||
| FL（O2流量） | 0.00～20.00 [mL/min] | |||||||||||
| 控制方式 | pH（氢离子浓度） | ON／OFF控制 | ||||||||||
| DO（溶解氧） | O2加减法步骤控制 | |||||||||||
| O2及N2ON/OFF控制 | ||||||||||||
| O2PI控制（坡度设定方式：TIME、%） | ||||||||||||
| FL（O2流量） | PI控制（坡度设定方式：TIME、%） | |||||||||||
| 记录输出 | pH（氢离子浓度） | 带有数据记录器 DC0～5 [V] （选购件可输出负载率） |
输出精度： ±0.5 [％] F.S. | |||||||||
| DO（溶解氧） | ||||||||||||
| FL（O2流量） | ||||||||||||
| 搅拌频率 | ||||||||||||
| 温度 | DC 1～5 [V] | |||||||||||
| 外壳材质 | SUS304（无涂装）、非防滴 | |||||||||||
| 安装方式 | 室内台式 | |||||||||||
| 外观尺寸、重量 | W350×D400×H530 [mm] ・ 约15 [kg] | |||||||||||
| 周围环境条件 | 温度 | 5～45 [℃] | 湿度 | 20～85 [％]RH（应无结露） | ||||||||
| 传感器 | 梅特勒-托利多（Mettler-Toledo）公司制造 极谱式DO传感器/pH传感器 | |||||||||||
| （选购件：Automatic System Research公司制造 光学式DO传感器） | ||||||||||||
| 公共资源 | 电源 | AC100 [V]、50／60 Hz、插座×2个插口（控制器主体、记录仪用） | ||||||||||
| N2 | 流量 50 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||||||||||
| O2 | 流量 20 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||||||||||
| CO2 | 流量 50 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||||||||||
| AIR | 流量150 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||||||||||
| *N2、O2、CO2、AIR均应为不含腐蚀成分、灰尘、油雾的干燥气体 | ||||||||||||
