培养设备

MRF反应器

MR210Bio桨叶标配旋转式培养搅拌装置

根据要求规格开发专用设备·定制化设计·支持一次性使用

MRF反应器
MRF反应器是以实际生产和扩大规模为目的的实验室用培养装置。在实际设备中十分重要的“方便清洗的简洁形状”的基础上,标配拥有出色混合均一性能的“培养专用桨叶 MR210Bio”,在中试放大时也能重现与在实验室中相同的培养结果。同时可以应对液面变动(补料分批培养),在各种液量下都能发挥同样的搅拌性能。可满足1.5L小容量到20,000L大容量的各种需求。

培养专用搅拌叶超级混合MR210Bio

培养专用搅拌叶超级混合MR210Bio

・以低剪切力发挥高混合性能
・方便清洗的简洁形状
・完全应对液面变动
・中试放大时也能重现与在实验
 室中相同的培养结果。

凭借出色的混合性能,创造适合培养的最佳环境。

培养槽内的流动状态

培养槽内的流动状态

CFD模拟分析结果

专门研发的培养专用桨叶“MR210Bio”拥有高度的槽内混合均一性,产生从压力较低的桨叶下方到罐槽上部的大循环流。凭借该特征,即使是在低动力、低旋转的情况下也能获得较高的均一性和流动性,即便液面发生变动,基本流动模式也不会发生变化。通过补料分批培养可以在液面变动的条件下使用,是一款从未有过的适应非定常性的培养专用桨叶。通过CFD模拟分析结果可以确认具有较高的循环性能。

培养案例

培养案例

CHO细胞培养后期的细胞存活率比较

表示了与常规的旋转式生物反应器中使用的涡轮型(扁平涡轮桨叶)、宽桨型(象耳桨)在分批培养条件下的培养后期的细胞存活率。可以确认到MRF反应器与其他常规桨叶相比在培养后期可以维持较高的细胞存活率。这是具备低剪切作用和高混合均一性能的MR210Bio的特点,还可以通过并用数值流体计算来扩展至大型的反应器。

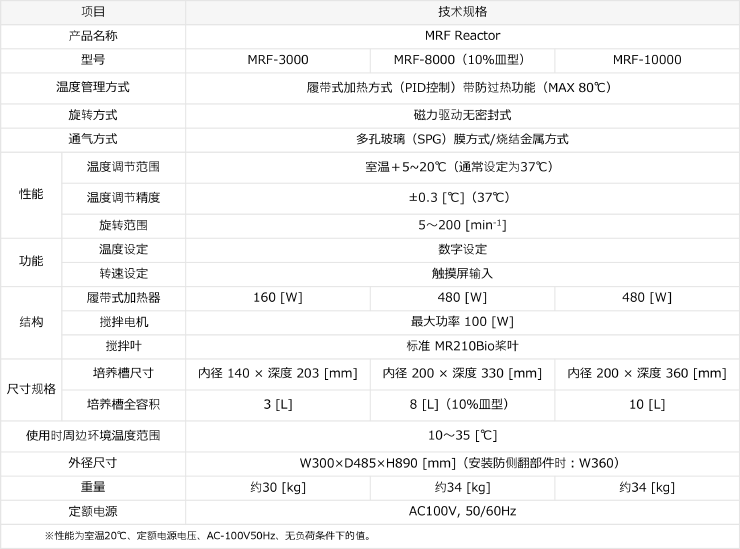

项目 规格
产品名称 MRF Reactor
型号 MRF-3 MRF-8 (10 [%]皿底) MRF-10
温度管理方法 带式加热器方式(PID控制)*带有防过热功能(MAX 80[℃])
直動伝達方式 磁力驱动非密封式
通气方式 Shirasu多孔玻璃(SPG)膜方式 / 烧结金属方式 (选择式)
性能※1 温度调节范围 室温+5~20 [℃](通常设定37[℃])
温度调节精度 ±0.3 [℃](37 [℃])
旋转范围 5~200 [min-1]
功能 温度设定 触摸屏输入、记录输出 DC1~5 [V]
转速设定 触摸屏输入、记录输出 DC0~10 [V]
构成 带式加热器输出 160 [W] 480 [W] 480 [W]
搅拌马达输出 最大输出 100 [W]
搅拌桨叶 Super-Mix MR210Bio叶轮
培养槽 尺寸 内径 140×深度 203 [mm] 内径 200×深度 330 [mm] 内径 200×深度 360 [mm]
装入量 2.4 [L] 6 [L] (10%皿底) 7 [L]
使用环境温度范围 10~35 [℃]
外观尺寸 W360×D485×H905 [mm]
重量 约30 [kg] 约34 [kg] 约34 [kg]
电源 AC100 [V]、50/60 [Hz]
※1 性能是室温20[℃]、电压 AC 100[V]、50[Hz]、空载时的值。

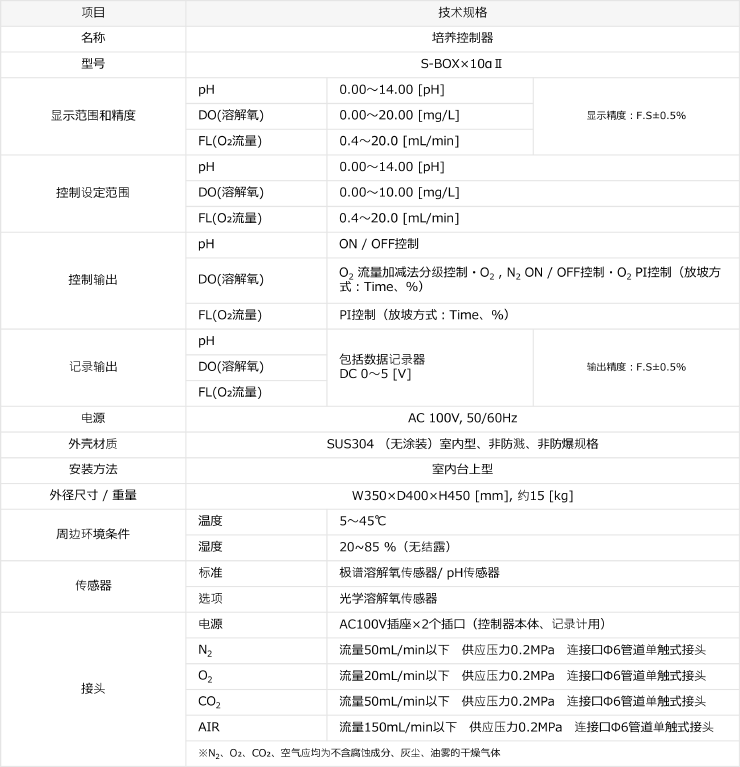

项目 规格
名称 培养控制器
型号 S-BOX×10αII
控制 pH、DO(溶解氧)、FL(O₂流量)、滚子泵 ON/OFF
显示范围、精度 pH(氢离子浓度) 0.00~14.00 [-] 显示精度: ±0.5 [%] F.S.
DO(溶解氧) 0.00~20.00 [mg/L]
FL(O2流量) 0.00~20.00 [mL/min]
控制设定范围 pH(氢离子浓度) 0.00~14.00 [-]
DO(溶解氧) 0.00~10.00 [mg/L]
FL(O2流量) 0.00~20.00 [mL/min]
控制方式 pH(氢离子浓度) ON/OFF控制
DO(溶解氧) O2加减法步骤控制
O2及N2ON/OFF控制
O2PI控制(坡度设定方式:TIME、%)
FL(O2流量) PI控制(坡度设定方式:TIME、%)
记录输出 pH(氢离子浓度) 带有数据记录器
DC0~5 [V]
输出精度: ±0.5 [%] F.S.
DO(溶解氧)
FL(O2流量)
搅拌频率 DC0~10 [V]
温度 DC1~5 [V]
外壳材质 SUS304(无涂装)、非防滴
安装方式 室内台式
外观尺寸、重量 W350×D400×H530 [mm] ・ 约15 [kg]
周围环境条件 温度 5~45 [℃] 湿度 20~85 [%]RH(应无结露)
传感器 梅特勒-托利多(Mettler-Toledo)公司制造 极谱式DO传感器/pH传感器
(选购件:Automatic System Research公司制造 光学式DO传感器)
公共资源 电源 AC100 [V]、50/60 Hz、插座×2个插口(控制器主体、记录仪用)
N2 流量 50 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头
O2 流量 20 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头
CO2 流量 50 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头
AIR 流量 150 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头
*N2、O2、CO2、AIR均应为不含腐蚀成分、灰尘、油雾的干燥气体

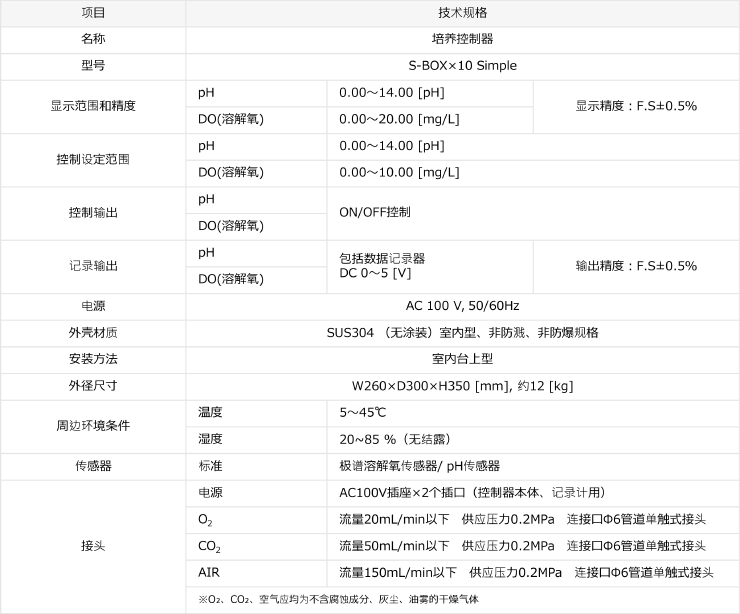

项目 规格
名称 培养控制器
型号 S-BOX×10 Simple
控制 pH、DO(溶解氧)
显示范围、精度 pH(氢离子浓度) 0.00~14.00 [-] 显示精度: ±0.5 [%] F.S.
DO(溶解氧) 0.00~20.00 [mg/L]
控制设定范围 pH(氢离子浓度) 0.00~14.00 [-]
DO(溶解氧) 0.00~10.00 [mg/L]
控制方式 pH(氢离子浓度) ON/OFF控制
DO(溶解氧)
记录输出 pH(氢离子浓度) 带有数据记录器
DC0~5 [V]
输出精度: ±0.5 [%] F.S.
DO(溶解氧)
FL(O2流量)
搅拌频率 DC0~10 [V]
温度 DC1~5 [V]
外壳材质 SUS304(无涂装)、非防滴
安装方式 室内台式
外观尺寸、重量 W260×D300×H350 [mm] ・ 约12 [kg]
周围环境条件 温度 5~45 [℃] 湿度 20~85 [%]RH(应无结露)
传感器 Automatic System Research公司制造 光学式DO传感器
梅特勒-托利多(Mettler-Toledo)公司制造 pH传感器
公共资源 电源 AC100 [V]、50/60 Hz、插座×2个插口(控制器主体、记录仪用)
O2 流量 20 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头
CO2 流量 50 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头
AIR 流量 150 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头
*O2、CO2、AIR均应为不含腐蚀成分、灰尘、油雾的干燥气体
