培养设备

MRF-RB反应器

与RB Mixing System相结合的低剪切高分散搅拌系统

根据要求规格开发专用设备·定制化设计·支持一次性使用

MRF-RB反应器
MRF-RB反应器是一款作为高性能搅拌装置被开发出来的生物反应器,搭载了“Satake Super Mix® RB Mixing System”,该系统是一种低剪切高效搅拌系统,被实际应用于最大3000吨级的生物反应器中。这是一种应用了边界层效应和龙卷风原理的新一代搅拌系统,在低剪切和低功率下具有优异的均匀分散性能,若是在以无液面变动的连续培养为基本的培养条件下,则不仅适用于藻类培养,而且适用于动物细胞培养和再生医疗领域的培养。非常易于实现大型化,是从研究阶段就对实机进行生产研究的最佳选择。此外,还可以定制一次性反应器等。

搭载高效搅拌系统的低功率和低剪切作用的连续培养装置

RB Mixing system

搅拌一般通过叶轮使液体流化来进行。叶轮在RB搅拌系统中的作用不是积极的搅拌。启发源自自然界中的流动和整流作用,还有把房屋吸上天的龙卷风。思路是“如果在搅拌罐内制造出整流作用和龙卷风会发生什么呢?”该系统由径向叶片(Radial Blade)构成,该叶片通过叶轮在搅拌罐内制造出旋流,并在搅拌罐底部有效地将朝向中心的旋流(边界层效应)转换为龙卷风状的上升流,从而形成了从传统搅拌概念视角无法想象的流动模式。RB的由来是Radial Blade的首字母。由于旋流是主流,所以通过减小叶片附近的相对速度差,可以在极低的剪切作用下,在培养罐内发挥优异的均匀分散性,以生物领域为首,可在制药、能源(水处理领域)等领域进行有效的搅拌。

搅拌方式的比较表

※Vtlp:翼尖圆周速度

搅拌方式 最大上升速度系数%
(对Vtip※比率)
叶片·液相对速度差系数
(剪切速度比率)
可搅拌的最大纵长比
(液深H/罐径D)
SUPER-MIX
RB mixing system
87 0.4 5个或更多
有4片挡板的搅拌 30 0.8 最多约2
没有挡板的搅拌 15 0.4 最多约1.5
搅拌方式的比较

従来方式

RB Mixing System

CFD模拟分析结果

CFD模拟分析结果

高液深大循环流形成

流动作用(上)・剪切应力(下)

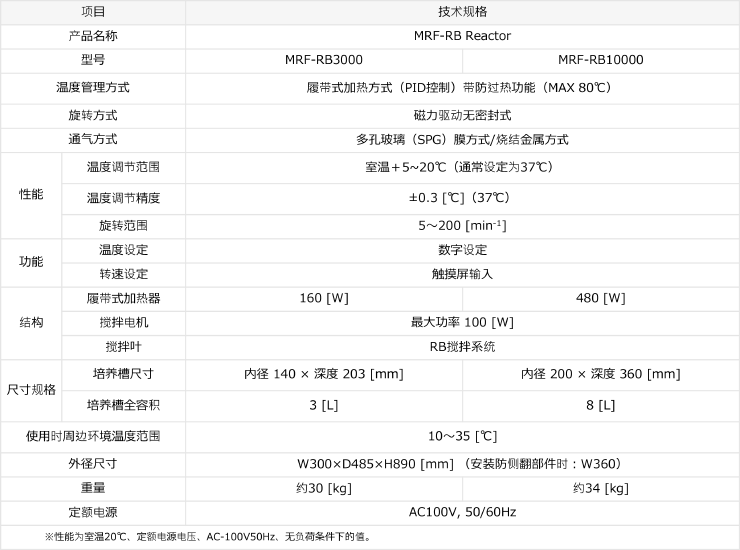

项目 规格
产品名称 MRF-RB Reactor
型号 MRF-RB-3 MRF-RB-10
温度管理方法 带式加热器方式(PID控制)*带有防过热功能(MAX 80[℃])
直動伝達方式 磁力驱动非密封式
通气方式 Shirasu多孔玻璃(SPG)膜方式 / 烧结金属方式 (选择式)
性能※1 温度调节范围 室温+5~20 [℃](通常设定37[℃])
温度调节精度 ±0.3 [℃](37 [℃])
旋转范围 5~200 [min-1]
功能 温度设定 触摸屏输入、记录输出 DC1~5 [V]
转速设定 触摸屏输入、记录输出 DC0~10 [V]
构成 带式加热器输出 160 [W] 480 [W]
搅拌马达输出 最大输出 100 [W]
搅拌桨叶 RB Mixing System
培养槽 尺寸 内径 140×深度 203 [mm] 内径 200×深度 360 [mm]
装入量 2.4 [L] 7 [L]
使用环境温度范围 10~35 [℃]
外观尺寸 W360×D485×H905 [mm]
重量 约30 [kg] 约34 [kg]
电源 AC100 [V]、50/60 [Hz]
※1 性能是室温20[℃]、电压 AC 100[V]、50[Hz]、空载时的值。

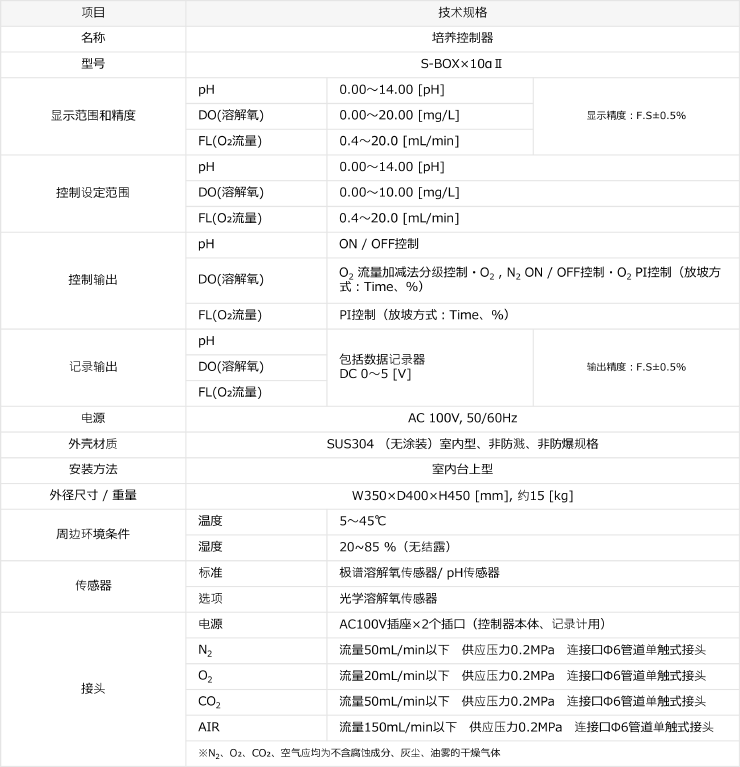

项目 规格
名称 培养控制器
型号 S-BOX×10αII
控制 pH、DO(溶解氧)、FL(O₂流量)、滚子泵 ON/OFF
显示范围、精度 pH(氢离子浓度) 0.00~14.00 [-] 显示精度: ±0.5 [%] F.S.
DO(溶解氧) 0.00~20.00 [mg/L]
FL(O2流量) 0.00~20.00 [mL/min]
控制设定范围 pH(氢离子浓度) 0.00~14.00 [-]
DO(溶解氧) 0.00~10.00 [mg/L]
FL(O2流量) 0.00~20.00 [mL/min]
控制方式 pH(氢离子浓度) ON/OFF控制
DO(溶解氧) O2加减法步骤控制
O2及N2ON/OFF控制
O2PI控制(坡度设定方式:TIME、%)
FL(O2流量) PI控制(坡度设定方式:TIME、%)
记录输出 pH(氢离子浓度) 带有数据记录器
DC0~5 [V]
输出精度: ±0.5 [%] F.S.
DO(溶解氧)
FL(O2流量)
搅拌频率 DC0~10 [V]
温度 DC1~5 [V]
外壳材质 SUS304(无涂装)、非防滴
安装方式 室内台式
外观尺寸、重量 W350×D400×H530 [mm] ・ 约15 [kg]
周围环境条件 温度 5~45 [℃] 湿度 20~85 [%]RH(应无结露)
传感器 梅特勒-托利多(Mettler-Toledo)公司制造 极谱式DO传感器/pH传感器
(选购件:Automatic System Research公司制造 光学式DO传感器)
公共资源 电源 AC100 [V]、50/60 Hz、插座×2个插口(控制器主体、记录仪用)
N2 流量 50 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头
O2 流量 20 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头
CO2 流量 50 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头
AIR 流量 150 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头
*N2、O2、CO2、AIR均应为不含腐蚀成分、灰尘、油雾的干燥气体

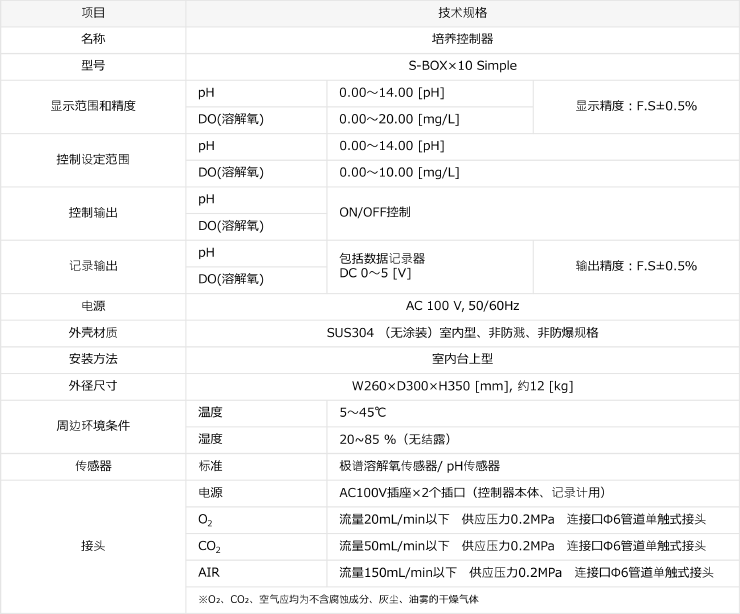

项目 规格
名称 培养控制器
型号 S-BOX×10 Simple
控制 pH、DO(溶解氧)
显示范围、精度 pH(氢离子浓度) 0.00~14.00 [-] 显示精度: ±0.5 [%] F.S.
DO(溶解氧) 0.00~20.00 [mg/L]
控制设定范围 pH(氢离子浓度) 0.00~14.00 [-]
DO(溶解氧) 0.00~10.00 [mg/L]
控制方式 pH(氢离子浓度) ON/OFF控制
DO(溶解氧)
记录输出 pH(氢离子浓度) 带有数据记录器
DC0~5 [V]
输出精度: ±0.5 [%] F.S.
DO(溶解氧)
FL(O2流量)
搅拌频率 DC0~10 [V]
温度 DC1~5 [V]
外壳材质 SUS304(无涂装)、非防滴
安装方式 室内台式
外观尺寸、重量 W260×D300×H350 [mm] ・ 约12 [kg]
周围环境条件 温度 5~45 [℃] 湿度 20~85 [%]RH(应无结露)
传感器 Automatic System Research公司制造 光学式DO传感器
梅特勒-托利多(Mettler-Toledo)公司制造 pH传感器
公共资源 电源 AC100 [V]、50/60 Hz、插座×2个插口(控制器主体、记录仪用)
O2 流量 20 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头
CO2 流量 50 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头
AIR 流量 150 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头
*O2、CO2、AIR均应为不含腐蚀成分、灰尘、油雾的干燥气体
